您好!欢迎访问东莞市德亿真空热处理科技有限公司网站!
服务热线:0769-83035280
关注微信
咨询

电话

固定电话

0769-83035280

台小姐

134-2190-2385

公众号

二维码

关注微信公众号

小程序

二维码

关注微信小程序

手机站

二维码

访问手机站网站

4新闻中心
您的位置:首页  ->  新闻中心

东坑热处理​调质45钢技术


东坑热处理常常应用在中碳、低合金结构钢、铸钢(45钢)。东坑热处理就是对力学请求高的结构零部件都要进行调质处理。金属资料热处理技术之一。资料在淬火后高温回火叫调质处理。意图是使钢件有很高的耐性和满足的强度,具有综合的优秀机械性能。通常是在零件加工后进行,也可将粗坯调质后再进行机械加工。

东坑热处理45钢是中碳结构钢,冷热加工功能都不错,机械功能较好,且报价低、来历广,所以使用广泛。它的一大缺点是淬透性低,截面尺度大和请求比较高的工件不宜采用。

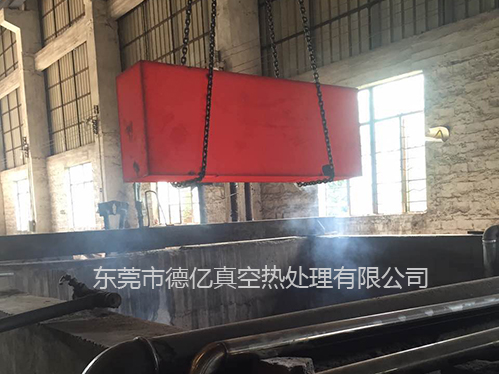

调质东坑热处理

东坑热处理45首要过程是淬火温度在A3+(30~50)℃,在实际操作中,通常是取上限的。偏高的淬火温度可以使工件加热速度加速,外表氧化削减,且能进步工效。为使工件的奥氏体均匀化,就需要满足的保温时刻。如果实际装炉量大,就需适当延伸保温时刻。否则,可能会呈现因加热不均匀形成硬度缺乏的现象。但保温时刻过长,也会也呈现晶粒粗大,氧化脱碳严峻的弊端,影响淬火质量。咱们认为,如装炉量大于技术文件的规矩,加热保温时刻需延伸1/5。

由于45钢淬透性低,故应采用冷却速度大的10%盐水溶液。工件入水后,应该淬透,但不是冷透,如果工件在盐水中冷透,就有可能使工件开裂,这是由于当工件冷却到180℃摆布时,奥氏体敏捷转变为马氏体形成过大的安排应力所致。因而,当淬火工件快冷到该温度区域,就应采纳缓冷的办法。由于出水温度难以把握,须凭经历操作,当水中的工件颤动中止,即可出水空冷(如能油冷非常好)。别的,工件入水宜动不宜静,应按照工件的几许形状,作规矩运动。停止的冷却介质加上停止的工件,致使硬度不均匀,应力不均匀而使工件变形大,乃至开裂。

[返回]
东莞市德亿真空热处理科技有限公司 版权所有 Copyright 2019 【BMAP】 【GMAP】 【后台管理】【百度统计】技术支持:东莞网站建设 访问量:
咨询

电话

固定电话

0769-83035280

台小姐

134-2190-2385

公众号

二维码

关注微信公众号

小程序

二维码

关注微信小程序

手机站

二维码

访问手机站网站
